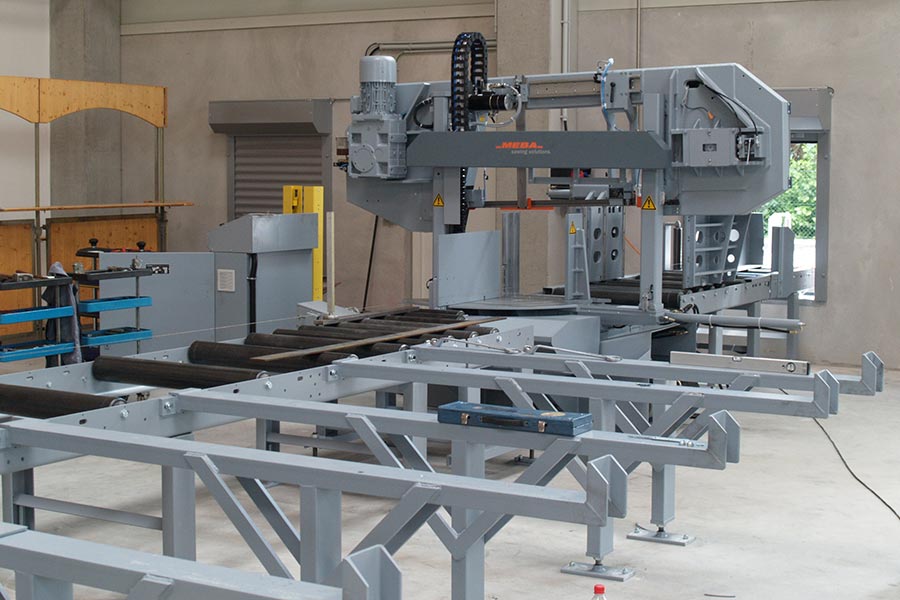

Strojna tračna pila MEBAeco 510 DGA-2300

CNC - automatska strojna tračna pila s 2-stupnom vodilicom i 2-stranim kutom piljenja 30°-135°. Specijalno pogodna za piljenje materijala različitog presjeka i često mijenjanje dimenzija i vrsta materijala kao i kuta piljenja. Izuzetno jednostavno upravljanje pomoću ekrana osjetljivog na dodir i jednostavnog te korisniku naklonjenog programa.

Model	Polu automat
Kapacitet piljenja pri 90°	D 510 / 700 x 510 mm
Kapacitet piljenja pri 45°	D 510 / 510 x 510 mm (lijevo)
Kapacitet piljenja pri 45°	D 510 / 430 x 510 mm (desno)
Kapacitet piljenja pri 30°	D 320 / 320 x 510 mm
Pogon lista pile	7,5 kW ; 400 V, 50 Hz
Pogon hidraulike	0,55 kW
Pogon pumpe za emulziju	0,11 kW
Duljina dodavanja materijala	2300 / 20000 mm (jednostruki / višestruki hod)
Brzina lista pile	AC frekvencijski regulirani motor 15 - 150 m/min s bestupanjskim namještanjem brzine.
Brzina posmaka pile	AC frekvencijski regulirani motor 5 – 300 mm/min s bestupanjskim namještanjem brzine.
Zatezanje lista pile	hidraulički s automatskim otpuštanjem tijekom stajanja
Dimenzije lista pile	6100 x 41 x 1,3 mm
Radna visina	750 mm
Težina	2000 kg
Dimenzije stroja (d x š x v)	1700 x 3000 x 2200 mm
Min. ostatak pri piljenju ručno/automatski	80 / 330 mm (svežnjevi 280 / 370 mm)
Min. promjer materijala	5 mm

Standardna oprema za MEBAeco 510 DGA-2300:

• CNC-automatska strojna tračna pila sa 2-stupnom vodilicom i patentiranim 2-stranim kutom piljenja, 30°-135°.
• Digitalni pokazivač kuta, točnost 0,1°.
• Numeričko upravljanje svim funkcijama stroja pomoću ekrana osjetljivog na dodir s potpuno automatskim ciklusom piljenja.
• Bestupanjska, progresivna elektronička regulacija sile piljenja na obije vodilice lista pile s automatskim podešavanje posmaka lista pile ovisno o profilu materijala koji pili. Rezultat je duži vijek trajanja lista pile uz vrhunske rezultate piljenja i odličnu kvalitetu površine.

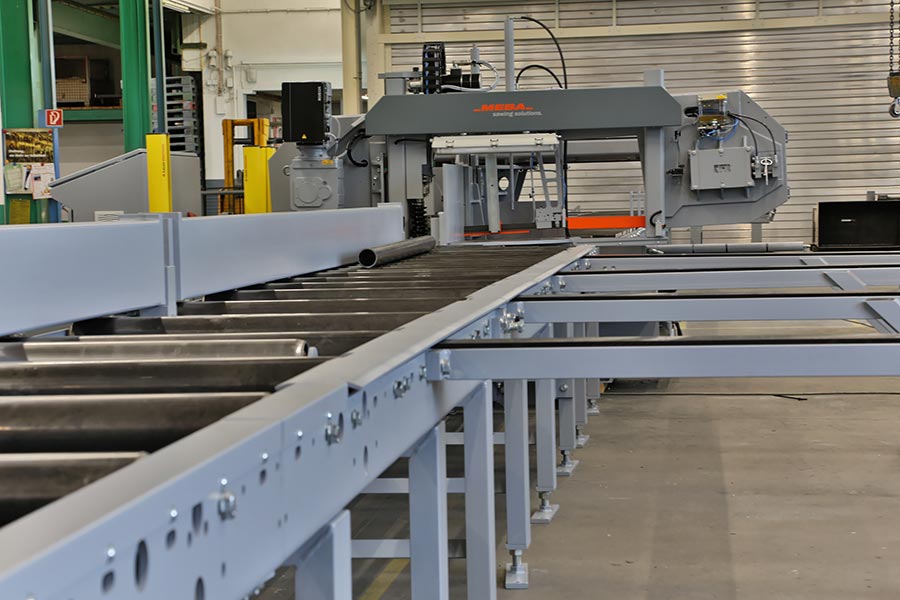

• Eksterni robusni dodavač materijala jednostrukog hoda 2300mm i točnosti dodavanja 0,1mm montiran na stol s valjcima.
• Patentirano automatsko pomicanje škripca pri promjeni kuta piljenja.
• Stabilna, antivibracijska, varena konstrukcija okvira stroja.
• Inklinacija lista pile prema ležištu materijala je 3°, što daje najbolje rezultate piljenja.
• Precizne vodilice lista pile su kombinacija pločica od tvrdog metala i kugličnih ležajeva.
• Funkcija brzog spuštanje okvira vodilice lista do materijala s automatskim prepoznavanjem visine.
• Hidrauličko stezanje materijala pod kutom od 90° i punom presjeku.
• 7,5 kW snažan AC-frekvencijski reguliran motor pogona lista pile izuzetne efikasnosti s bestupanjskom regulacijom brzine lista 15-150 m/min.
• Automatski podesiva pomična vodilica lista pile ovisno o širini materijala.
• Četke za čišćenje lista pile.
• 1 bimetalni-list pile 4/6 zuba po palcu.
• Hidraulički sistem s akumulatorom tlaka za smanjeno trošenje energije.
• MEBA Mikro sprej - sistem podmazivanja i hlađenja lista pile za piljenje cijevi i profila bez gubitka emulzije, za suhi i čisti rez (opcija uz nadoplatu).
• Boja srebrno-siva / plavo-siva (RAL 7001/ RAL 7031)

Opcije za MEBAeco 510 DGA-2300:

• Ekološki MEBA mikro sprej sistem - optimalno hlađenje i podmazivanje lista pile pri piljenju cijevi i profila bez curenja tekućine.
• Regulacija sile zatezanja materijala
• Kompresor (ukoliko nije dostupan stlačeni zrak)
• Noge za nivelaciju stroja
• Pomična kontrolno-upravljačka jedinica, odvojena od stroja.
• Senzor za automatsko prepoznavanje početka materijala, određivanje 0 točke.
• Škripac hidraulički za stezanje materijala u svežnjevima.
• Izbacivač piljevine (špene) s regulacijom intervala i kolicima za špenu.
• Pištolj za emulziju.
• Grijanje rezervoara emulzije i/ili hidraulike.
• Rasvjeta iznad lista pila.
• LASER - označavanje linije piljenja.
• Četka s vlastitim pogonom, sinkronizirana s brzinom lista.
• Hidrauličko zatezanje lista pile s automatskim otpuštanjem kod dužeg stajanja.
• Stolovi za ulaz i izlaz materijala

Tehnički list MEBAeco video

• MEBAeco 510 DGA-2300 strojna tračna pila
