Visokokvalitetni strojevi za vodeno rezanje i strojevi za lasersko rezanje s najnovijom tehnologijom. Cjelovita rješenja koja zadovoljavaju sve potrebe naših kupaca i povećavaju njihov profit kao i konkurentnost. Iz našeg programa možete odabrati optimalno rješenje za potrebe vaše proizvodnje, strojeve za lasersko rezanje (fiber i CO2), strojeve za rezanje vodom i plazmom. Također nudimo i strojeve za lasersko rezanje cijevi i profila. Uz strojeve nudimo kompletna rješenja za skladištenje i automatsku manipulaciju materijala.

Strojevi za rezanje vodenim mlazom

WATER JET - rezanje vodenim mlazom

Rezanje vodenim mlazom može se klasificirati kao mehanička metoda. Energija koja nastaje kretanjem vode brzinom koja je tri puta veća od brzine zvuka koristi se i za rezanje čistom vodom i za abrazivno rezanje, a zatim se primjenjuje na dio koji se reže kako bi se proizvela mikroerozija. Rezanje vodenim mlazom ne stvara zaostalu toplinu na oštrici i stoga se fizička svojstva materijala ne mijenjaju.


REZANJE ČISTOM VODOM

Ova metoda je pogodna za rezanje tkanina, elastomera, vlakana, plastike, prehrambenih proizvoda, papira i drugih materijala, a temelji se na upotrebi tlaka vode do 6.500 bara s ekvivalentnom brzinom od 800-1000 m / sec, prolazeći kroz dijamantne vodene mlaznice (promjera desetine milimetra) usmjerene na materijal koji treba izrezati. Na taj se način potencijalna energija pretvara u kinetičku energiju, što rezultira brzinom vodenog mlaza koji može rezati materijal.


ABRAZIVNO REZANJE

Abrazivna obrada vodenim mlazom primjenjuje se kod materijala gdje rezanje čistom vodom nije dovoljno. Pomoću ove metode u vodu se dodaju abrazivne čestice. Spoj vode, zraka i abrazivnog sredstva odvija se u komori za miješanje da bi se abrazivni vodeni mlaz još jače ubrzao i usmjerio. Rezultat ove metode je proizvodnja snažnog abrazivnog vodenog mlaza s kapacitetom za rezanje, odvajanje ili perforiranje materijala različite debljine i gustoće, poput  svih metala uključujući i legure na bazi titana i nikla, kamena, tehničke keramike, betona, prirodnog kamena čak i kaljenog stakla.




TCI Cutting Waterjet sustavi za rezanje vodenim mlazom podijeljeni su u dvije serije:
  • BP Serija (Most - nosač glava za rezanje)
  • SM Serija (Mehanička ruka - nosač glava za rezanje)

Konfiguracija prema zahtjevu kupca. 100% prilagođena konfiguracija strojeva nakon temeljitog proučavanja potreba kupca omogućuje najviši stupanj prilagodbe proizvodnog procesa, te najveći stupanj fleksibilnosti uz smanjenje troškova do 60% i povećanje produktivnosti do 85%.

Svi TCI Cutting strojevi za rezanje vodenim mlazom uključuju:
  • Zaštitu stroja od vibracija
  • Optimalnu zaštitu rukovatelja u području rezanja
  • Jednostavno programiranje pomoću CAD/CAM software-a
  • Optimalna zaštita operatera kod pristupanja zoni rezanja
  • Reducirani troškovi zahvaljujući najmodernijem pogonskom sistemu
  • Stručnu tehničku podršku

Sistem vodenih mlaznica koje je razvio TCI Cutting kombiniraju iskustvo i tehnologiju s karakteristikama vode pod visokim tlakom, postižući jedinstvenu sposobnost rezanja za široku paletu materijala i debljina.

TCI Cutting Waterjet sistemi projiciraju vodu brzinom tri puta većom od brzine zvuka, zahvaljujući pretvorbi potencijalne energije u kinetičku pod pritiskom većim od 6.200 bara. Uz to, 3D rezna glava jedini je patentirani sustav na svijetu koji omogućava beskonačno okretanje i održavanje žarišne točke.

Tehnološke prednosti:
  • Rezanje cijelog niza materijala i debljina, čak i obojenih površina
  • Niska temperatura rezanja koja ne stvara toplinske promjene i rezidualna naprezanja materijala
  • Čisto rezanje bez štetnih isparavanja i bez potrebe za naknadnom obradom reza
  • Rezana površina ne puca i savija se
  • Maksimalna iskoristivost sirovine i minimalni ostaci kod rezanja
  • Vrlo stroge tolerancije
  • Mogućnost istovremenog izvođenja različitih tipova rezova
  • Isplativo za male i velike serije
  • Smanjeni operativni troškovi
Specifikacije:
  • Maksimalna simultana brzina pozicioniranja do 85 m/min
  • Inteligentni sustav za pomicanje do 4 neovisne glave koji omogućuje maksimalnu iskoristivost materijala
  • Softver za praćenje stanja potrošnog materijala stroja u stvarnom vremenu za provođenje preventivnog održavanja i izbjegavanje zastoja u proizvodnji
  • Potpuno automatizirani sustav strojnog čišćenja
  • Upravljačka jedinica je integrirana u kontrolno upravljački ormar koji je zaštićen od radnog područja stroja
  • Mogućnost utovara materijala s prednje i obje bočne strane
  • Autonomni operativni sustav
  • Sustav protiv sudara s digitalnom regulacijom osjetljivosti.
Područja primjene:
  • Aeronautika: legure, izolatori, karbonska vlakna, titan
  • Prehrambena industrija: meso, čokolada, kolači, riba
  • Automobilska industrija: legure, guma, kompoziti, koža
  • Građevinarstvo i konstrukcije: šipke, cijevi, profili, keramika, mramor, grede
  • Industrija igračaka: pjene, sintetička vlakna, polimeri, polipropilen
  • Metalurgija: čelik, nehrđajući čelik, legure, mesing
  • Drvna industrija i industrija namještaja: staklo, ogledala, drvo, tkanine
  • Reklamna industrija: pleksiglas, polietilen, PVC, vinil

TCI Cutting je svjetski lider u rješenjima za industrijsko rezanje vodom i laserom, prilagođenim inteligentnim sustavima automatizacije i inteligentnom softveru za upravljanje proizvodnjom.

Zahtjevi korisnika za kombinacijom rezanja vodom i plazmom potaknula je razvoj za pružanje fleksibilnosti i konkurentnosti na tržištu postavljajući plazma plamenik tik uz mlaznicu za vodu kako bi se povećalo korisno područje rezanja. Uz to, postoji mogućnost potopljenog rezanja plazmom na stroju za rezanje vodenim mlazom, radi čišćeg okoliša i niže razine zvuka. Glavna prednost rezanja plazmom je njegova brzina: 10 puta je brža od one rezanja s abrazivom za isti materijal i debljinu.

Softver za rezanje omogućuje maksimalno iskorištavanje sirovina, kao i automatsku prilagodbu potrošnje energije ovisno o konturi rezanja.

S druge strane, upotreba rezanja plazmom također dovodi do značajnih ušteda u održavanju instalacije i opreme pod visokim tlakom, kao i u radnom vremenu na perifernim uređajima stroja za rezanje vodom, jer će akumulirati manje vremena rada. Najvažnija značajka tehnologije rezanja HD plazmom visoke razlučivosti je da reže sav materijal koji je električno provodljiv. Idealno za rezanje običnog i nehrđajućeg čelika srednje ili velike debljine. Rezanjem HD plazmom pod vodom postižu se rezovi s vrlo malom deformacijom i općenitim smanjenjem buke u radnom području.

BP Serija strojeva za rezanje vodenim mlazom

TCI Cutting BP Seriju strojeva odlikuje konstrukcija mosta (nosač glava za rezanje) koja daje veliku robusnost i omogućuje rezanje velikih površina.

Pogon je osiguran AC motorom bez četkica preko zupčaste letve što omogućuje velika ubrzanja i brzine čime se smanjuje vrijeme rada.

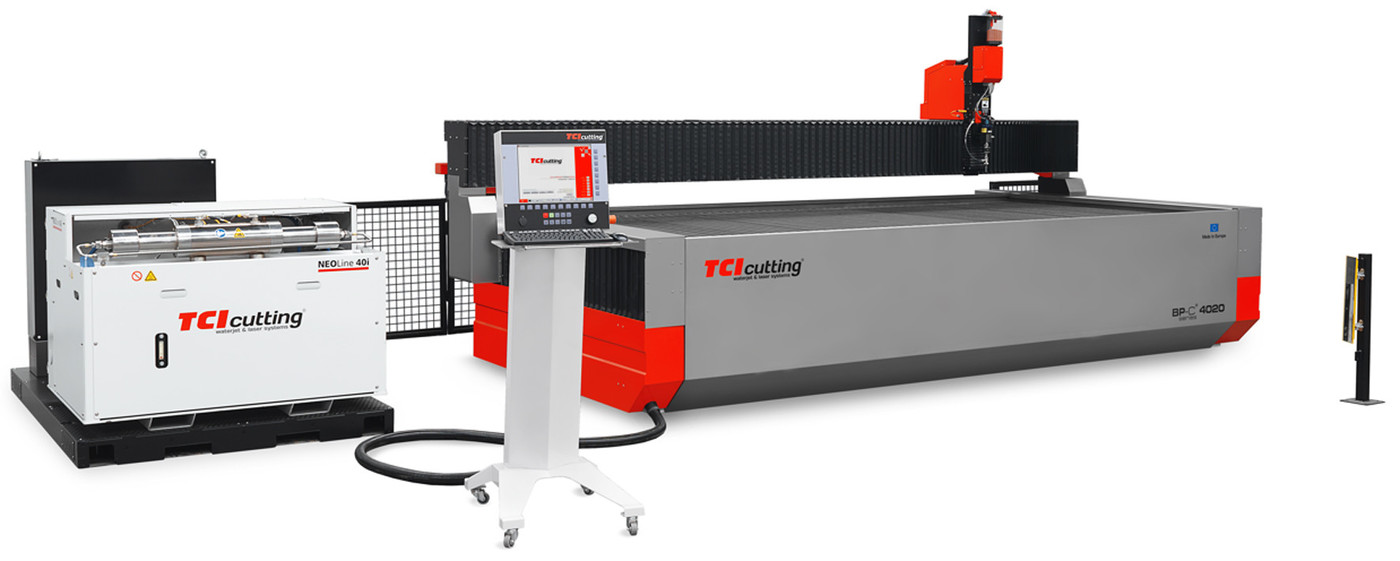

BP-C Compact

Funkcionalnost, preciznost i profitabilnost za sve standardne primjene. Maksimalne performanse uz minimalna ulaganja i održavanje.

Specifikacije:
Maksimalna debljina materijala200 mm
Maksimalna nosivost materijala790 kg/m2
Broj glava1 do 2
Maksimalna simultana brzina pozicioniranja85 m/min
Maksimalna brzina rezanja20 m/min
Tolerancija stroja prema VDI/DGQ 3441± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm/m
Dimenzije:
BP-C 15151500x1500x200 mm
BP-C 40204000x2000x200 mm

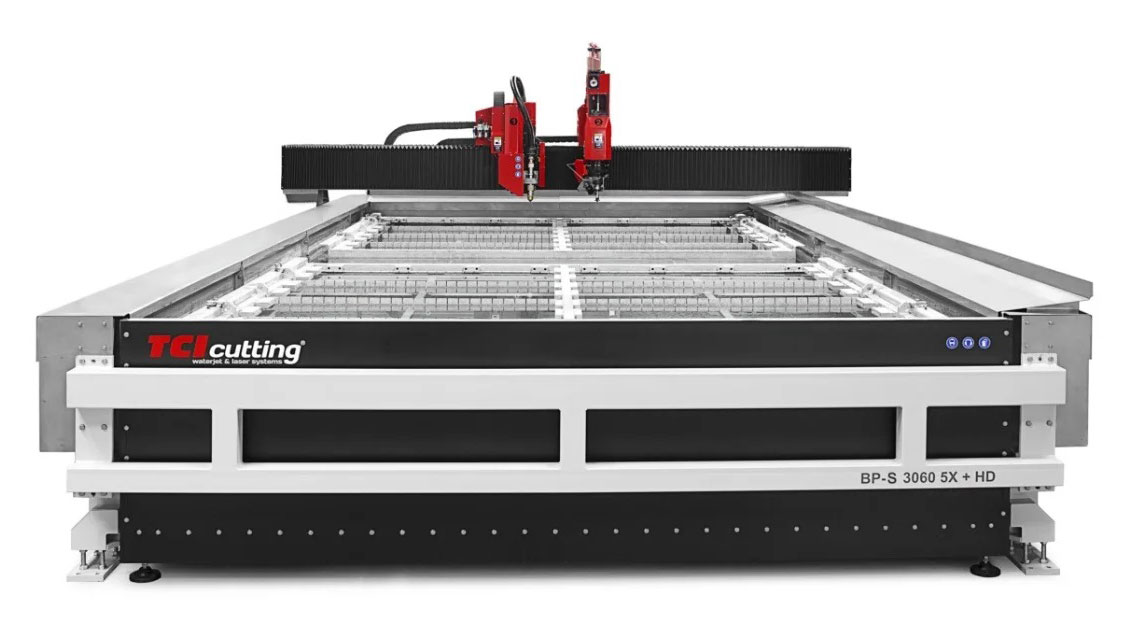

BP-S Standard

Fleksibilnost i prilagodljivost ključni su za ostanak konkurentnosti na današnjem tržištu gdje se stalno postavljaju novi izazovi. Zbog toga je TCI Cutting razvio seriju BP-S.

Modularna konstrukcija ovih strojeva olakšava transport i nudi kupcima veću fleksibilnost, buduća proširenja dodavanjem novih modula, dodatne glave za rezanje ili novog mosta s više glava. Mogućnosti prilagodbe konfiguracije stroja prema potrebama kupca su bezbrojne.

Specifikacije:
Maksimalna debljina materijala200 mm
Maksimalna nosivost materijala790 kg/m2
Broj glava1 do 4
Maksimalni broj nosača glava za rezanje - mostova4
Maksimalna simultana brzina pozicioniranja85 m/min
Maksimalna brzina rezanja20 m/min
Tolerancija stroja prema VDI/DGQ 3441± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm/m
Dimenzije:
BP-S 30153000x1500x200 mm
BP-S 30203000x2000x200 mm
BP-S 20402000x4000x200 mm
BP-S 30603000x6000x200 mm

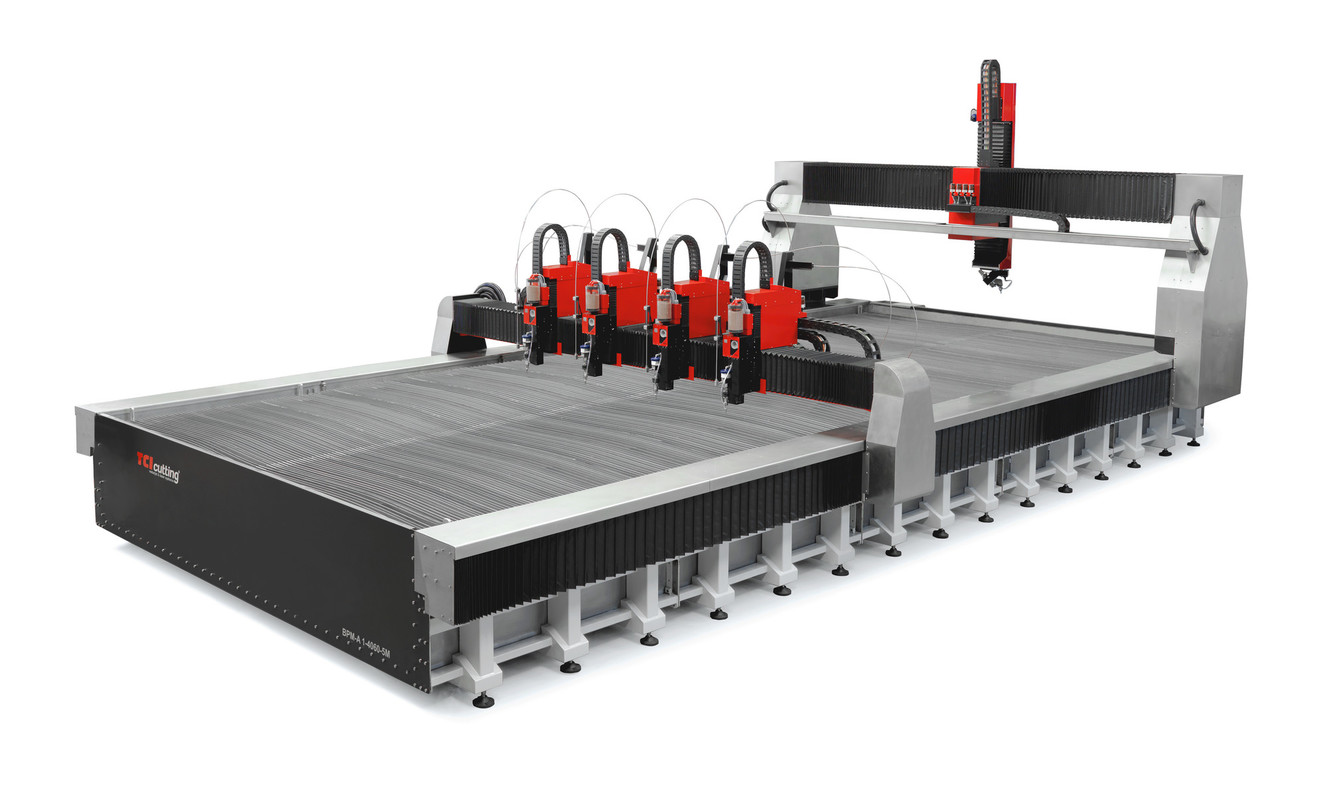

BP-M Modular

Robusnost i fleksibilnost, ova serija uključuje sve prednosti standardne serije, s dodanom snagom za rezanje materijala velike debljine i površine.

Specifikacije:
Maksimalna debljina materijala200 mm
Maksimalna nosivost materijala1000 kg/m2
Broj glava1 do 4
Maksimalni broj nosača glava za rezanje - mostova4
Maksimalna simultana brzina pozicioniranja85 m/min
Maksimalna brzina rezanja20 m/min
Tolerancija stroja prema VDI/DGQ 3441± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm/m
Dimenzije:
BP-M 20402000x4000x200 mm
BP-M 30203000x2000x200 mm
BP-M 30603000x6000x200 mm
BP-M 30803000x8000x200 mm
BP-M 301203000x12000x200 mm
BP-M 40604000x6000x200 mm
BP-M 40804000x8000x200 mm
BP-M 401204000x12000x200 mm

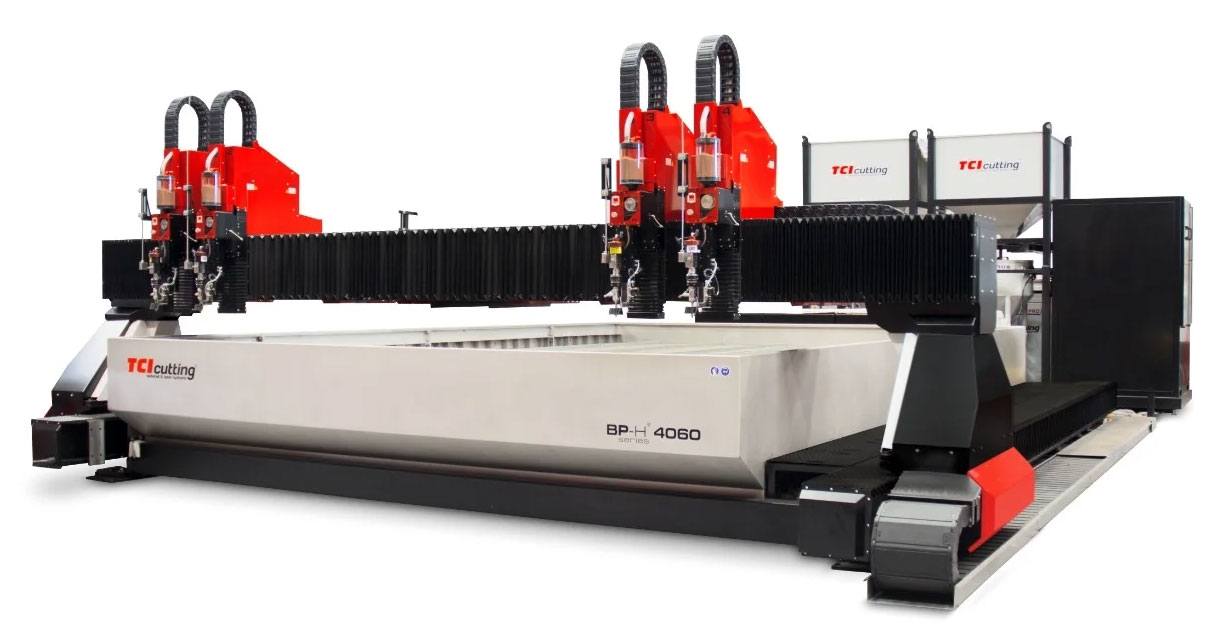

BP-H High

Ovu seriju karakterizira maksimalna kontrola visine na Z osi do 500 mm, što rezultira jedinstvenom svestranošću. Mogućnosti prilagodbe konfiguracije prema potrebama kupca su bezbrojne.

Waterjet TCI Cutting BP-H sistem za rezanje vodom je opremljen glavom za rezanje TCI 2.0 kao i eksternim sustavom za doziranje abraziva koji je odvojen od stola za rezanje. Srce cijelog sistema je visokotlačna pumpa za vodu KMT 50 HP SL-VI 4100 najpoznatijeg svjetskog proizvođača KMT.

Waterjet sistem je razvijen za rezanje s abrazivnim materijalom za tvrde materijale (čelici, kamen, aluminij, INOX…) te rezanje čistom vodom za mekane materijale.

Specifikacije:
Maksimalna debljina materijala200 mm
Maksimalna nosivost materijala790 kg/m2
Broj glava1 do 4
Maksimalni broj nosača glava za rezanje - mostova4
Maksimalna simultana brzina pozicioniranja85 m/min
Maksimalna brzina rezanja20 m/min
Tolerancija stroja prema VDI/DGQ 3441± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm/m
Dimenzije:
BP-H 20402000x4000x500 mm
BP-H 30153000x1500x500 mm
BP-H 30203000x2000x500 mm
BP-H 30603000x6000x500 mm
BP-H 30803000x8000x500 mm
BP-H 301203000x12000x500 mm
BP-H 40604000x6000x500 mm
BP-H 40804000x8000x500 mm
BP-H 401204000x12000x500 mm

SM Serija strojeva za rezanje vodom

Ova serija strojeva za vodeno rezanje ima glavu za rezanje postavljenu na vrlo stabilnu i robusnu mehaničku ruku. Ovaj sustav rezanja nudi maksimalnu dostupnost radnom području i zahtijeva vrlo malo prostora za ugradnju.

SM-C Compact

Serija strojeva za rezanje vodenim mlazom razvijena je za jednostavno instaliranje i transport. Ispunjava najzahtjevnije zahtjeve rezanja vodom i nenadmašan omjer cijene i performansi. Ova serija strojeva za rezanje vodenim mlazom kupcima nudi mogućnost da ga sami instaliraju i puste u pogon bez potrebe za angažmanom od strane stručnjaka.

Specifikacije:
Maksimalna debljina materijala200 mm
Maksimalna nosivost materijala790 kg/m2
Broj glava1
Maksimalna simultana brzina pozicioniranja85 m/min
Maksimalna brzina rezanja20 m/min
Tolerancija stroja prema VDI/DGQ 3441± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm/m
Dimenzije:
SM-C 30153000x1500x200 mm

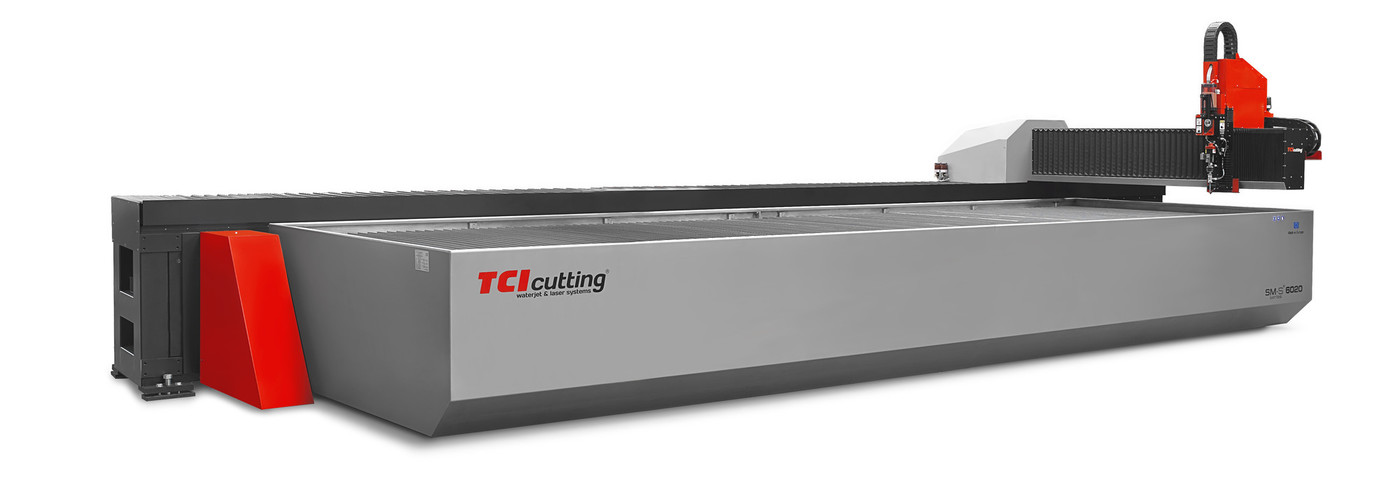

SM-S Standard

Profitabilnost i pristupačnost glavne su karakteristike ovih strojeva koji mogu zadovoljiti najčešće potrebe rezanja.

Specifikacije:
Maksimalna debljina materijala200 mm
Maksimalna nosivost materijala790 kg/m2
Broj glava1
Maksimalna simultana brzina pozicioniranja85 m/min
Maksimalna brzina rezanja20 m/min
Tolerancija stroja prema VDI/DGQ 3441± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm/m
Dimenzije:
SM-S 30153000x1500x200 mm
SM-S 30203000x2000x200 mm
SM-S 40204000x2000x200 mm
SM-S 60206000x2000x200 mm

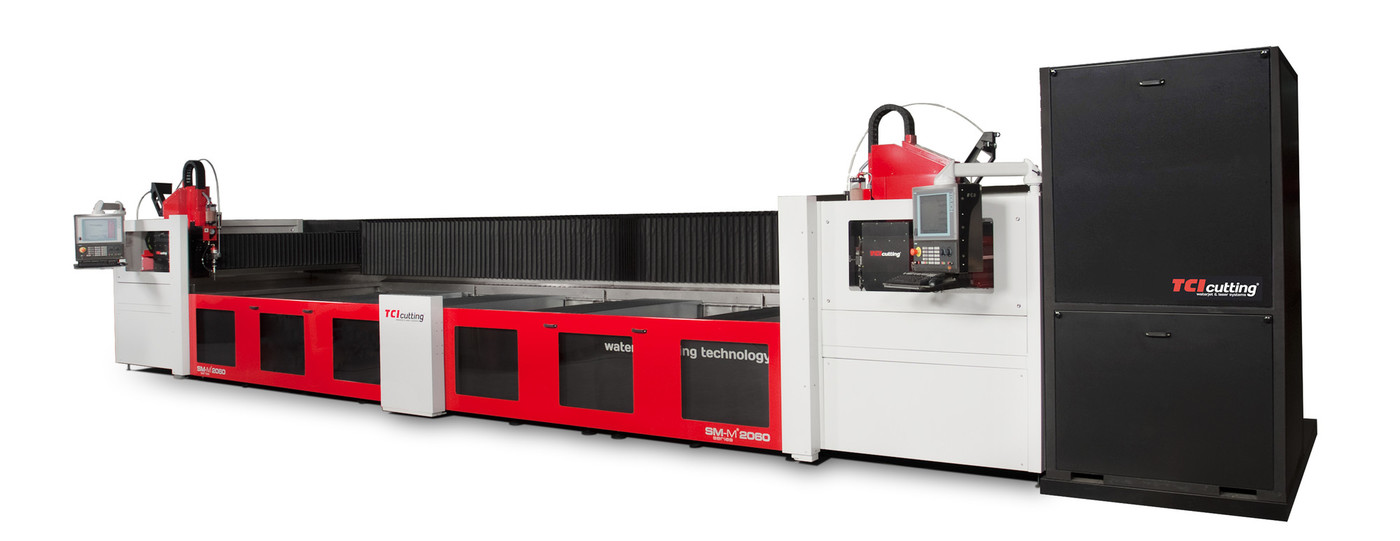

SM-M Modular

Ova serija strojeva za rezanje vodenim mlazom ima mogućnost ugradnje dodatnog neovisnog stola za rezanje kao i produženje glavnog stola za rezanje čime se znatno povećava produktivnost. Serija SM-M također nudi mogućnost zatvaranja zone rezanja za čist i tih rad stroja u centru za rezanje. Jedinstvena značajka ovog stroja je sposobnost rezanja pomoću dvijeneovisne mehaničke ruke s reznim glavama smještene u dva različita radna područja.

Specifikacije:
Maksimalna debljina materijala200 mm
Maksimalna nosivost materijala790 kg/m2
Broj glava1 do 2
Maksimalna simultana brzina pozicioniranja85 m/min
Maksimalna brzina rezanja20 m/min
Tolerancija stroja prema VDI/DGQ 3441± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm/m
Dimenzije:
SM-M 30153000x1500x200 mm
SM-M 30203000x2000x200 mm
SM-M 40204000x2000x200 mm
SM-M 60206000x2000x200 mm






Strojevi za lasersko rezanje

Temeljna svrha je inovacija i vrhunski tehnološki razvoj kako bi se zadovoljile sve potrebe za industrijskim rezanjem u širokom spektru materijala. Među proizvodima u našoj ponudi Spaceline Fiber ističe se kao prvi model laserskog 3D rezanja, dok modeli Smarttube Fiber ili sustav laserskog rezanja Dynamicline Fiber kao najsnažniji i najbrži sustavi rezanja u TCI Cutting proizvodnji.

Našim klijentima želimo ponuditi najbolji stroj za lasersko rezanje koji u potpunosti odgovara njihovim specifičnim potrebama. Iako su Fiber sustavi za rezanje najinovativnija tehnologija laserskog rezanja, još uvijek se proizvode i CO2 strojevi za lasersko rezanje zbog određene primjene.

Iako je valna duljina Fiber sustava 10x manja od CO2 (1064 µm naspram 10,6 µm), potrebna je veća sigurnost od laserskih refleksija koje su štetne za oči.

Što se tiče energetske učinkovitosti, Fiber laseri su mnogo učinkovitiji jer ne zahtijevaju rezonator plina, što osigurava niže troškove od CO2 lasera. Za svaku energetsku jedinicu koja prolazi kroz CO2 laserski sustav rezanja, iskoristivost je 8 - 10%, dok je kod Fiber lasera između 25% i 30%.

Prostor za smještanje sustava još je jedan čimbenik koji treba uzeti u obzir. CO2 laser zahtijeva veći prostor jer zrcala koja usmjeravaju snop na leću moraju biti na određenoj udaljenosti. Suprotno tome, kompaktnom dizajnu Fiber sustavima potreban je manji prostor.

Što se tiče leća koje se koriste, CO2 laser zahtijeva dvije leće koje se moraju mijenjati ovisno o materijalu i debljini te njihovom vijeku trajanja čiji ciklus je otprilike 1000 sati. Umjesto toga, Fiber laserski sistem rezanja koristi jednu leću sa vijekom trajanja od približno 4000 do 5000 sati.

CO2 lasersko rezanje

Smjesa plinova koristi se za stvaranje snopa CO2 lasera. Visoki napon potreban u rezonatoru za pobudu plina generiraju se poluvodičkim modulima.

Sustavi za CO2 lasersko rezanje pogodni su za rezanje materijala poput debelih ploča, drva, akrila, stakla, metakrilata, papira, tekstila, plastike, kože i kamena.

FIBER lasersko rezanje

Sustav za prijenos laserskih zraka sastoji se od aktivnih optičkih vlakana i poluvodičkih dioda. Budući da im nije potreban rezonator plina imaju manju potrošnju energije i na taj način pružaju veću energetsku učinkovitost kao i uštedu troškova.

Sustavi Fiber laserskog rezanja mogu postići dvostruko veću izlaznu snagu istim napajanjem od CO2 sustava. Fiber sustavi također maju dodatne prednosti za rezanje tankog lima i obojenih metala poput bakra i titana.


CO2 sustavi 2D laserskog rezanja

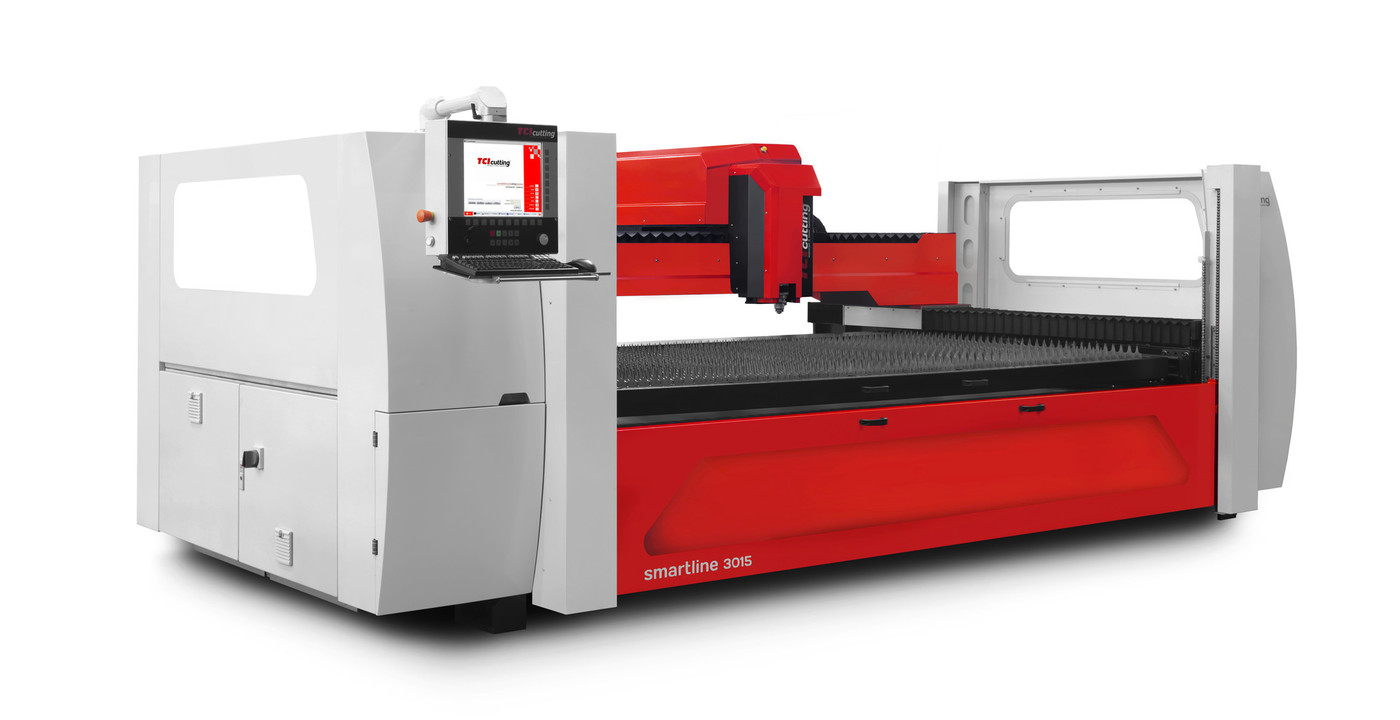

Smartline L-Power

CO2 serija lasera sa zatvorenim rezonatorima i snagom u rasponu od 100 W do 600 W.

Karakteristike:
  • Ubrzanje: 9,8 m / s2 (1G)
  • Maksimalna brzina simultanog pozicioniranja: 160 m / min
  • Preciznost: ± 0,05 mm
  • Visoke performanse uz minimalne troškove održavanja
  • Izvrsna kvaliteta rezanja tankih materijala
  • Smartline L-Power serija: zatvoreni CO2 ROFIN rezonator
  • Izlazna snaga rezonatora od 100 W do 600 W
  • Učinkovit sustav za promjenu od visokog do niskog tlaka plina
  • Zamjena leća sa izmjenjivim ulošcima od 3,75 ”, 5”, 7,5 ”, 10”
  • Kapacitivni senzor, visokotlačna rezna glava
  • Funkcija upravljanja izlaznom snagom za automatsko gniježđenje i obradu (uglovi, uvodnici)
  • Automatski izračun vremena i troškova za radne komade
  • Mrežna veza putem vanjskog računala
  • Automatski izmjenjivač stola (opcionalno)
  • Sustav za odvođenje dima (opcionalno)
  • Referentni senzor s 3 točke (otkrivanje rotacije)
  • Spremište radnih komada i ostataka od rezanja
  • Dvostruka proporcionalna regulacija ventila za različite tlakove plina s posebnim sustavom za rezanje pod visokim pritiskom
Specifikacije:
Maksimalna nosivost materijala950 kg
Broj glava1
Maksimalna simultana brzina pozicioniranja160 m/min
Tolerancija stroja prema VDI/DGQ 3441± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm
Izlazna snaga100 W - 600 W
Sustav odvodnje dimaOpcionalno
Sustav hlađenjaOpcionalno
Automatski izmjenjivač stolaOpcionalno
Ručni izmjenjivač stolaUključeno
Sustav automatskog utovara i istovaraOpcionalno
Dimenzije:
Smartline 3015 CO2ROFIN izlazna snaga 100 W - 600 W3.000x1500x100 mm

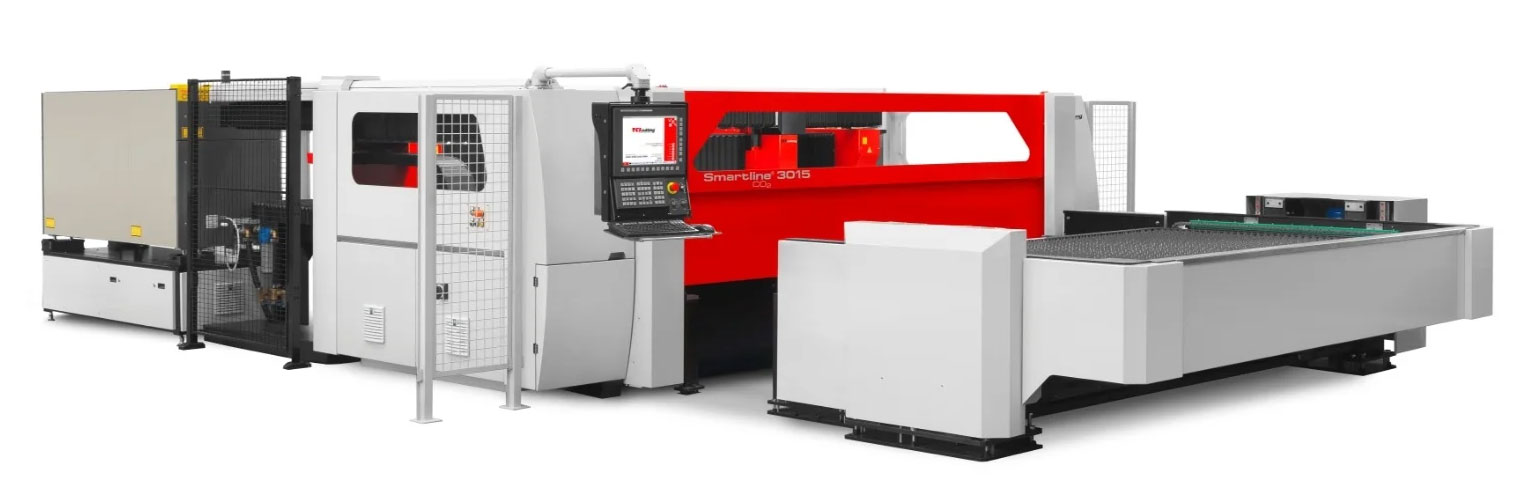

Smartline CO2

Sustavi laserskog rezanja jačine od 1000 W do 3000 W. Ova serija nudi izvrsnu kvalitetu rezanja tankih i debelih materijala. Savršen je sustav laserskog rezanja za drvo, akril, staklo, metakrilat, papir, tekstil, plastiku, kožu i kamen.

Karakteristike:
  • Ubrzanje: 19.6 m / s2 (2G)
  • Maksimalna brzina simultanog pozicioniranja: 160 m / min
  • Preciznost: ± 0,05 mm
  • Visoke performanse uz minimalne troškove održavanja
  • Izvrsna kvaliteta rezanja tankih materijala
  • Smartline CO2 serija: FANUC rezonator
  • Izlazna snaga rezonatora od 1 kW do 3 kW, FANUC upravljanje
  • Učinkovit sustav za promjenu od visokog do niskog tlaka plina
  • Sustav sušenja i filtriranja zraka
  • Zamjena leća sa izmjenjivim ulošcima od 3,75 ”, 5”, 7,5 ”, 10”
  • Kapacitivni senzor, visokotlačna rezna glava
  • Najbolji rezultati rezanja uz konstantnu kompenzaciju fokusa pomoću prilagodljivog zrcala
  • Funkcija upravljanja izlaznom snagom za automatsko gniježđenje i obradu (uglovi, uvodnici)
  • Automatski izračun vremena i troškova za radne komade
  • Mrežna veza putem vanjskog računala
  • Automatski izmjenjivač stola
  • Sustav za odvođenje dima
  • Referentni senzor s 3 točke (otkrivanje rotacije)
  • Senzor probijanja
  • Spremište radnih komada i ostataka od rezanja
  • Dvostruka proporcionalna regulacija ventila za različite tlakove plina s posebnim sustavom za rezanje pod visokim pritiskom
Specifikacije:
Maksimalna nosivost materijala950 kg
Broj glava1
Maksimalna simultana brzina pozicioniranja160 m/min
Tolerancija stroja prema VDI/DGQ 3441± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm
Izlazna snaga1000 W - 3000 W
Sustav odvodnje dimaUključeno
Sustav hlađenjaUključeno
Automatski izmjenjivač stolaOpcionalno
Sustav automatskog utovara i istovaraUključeno
Dimenzije:
Smartline 3015 CO2FANUC izlazna snaga 1.000 W - 3.000 W3.000x1500x100 mm

FIBER sustavi 2D laserskog rezanja

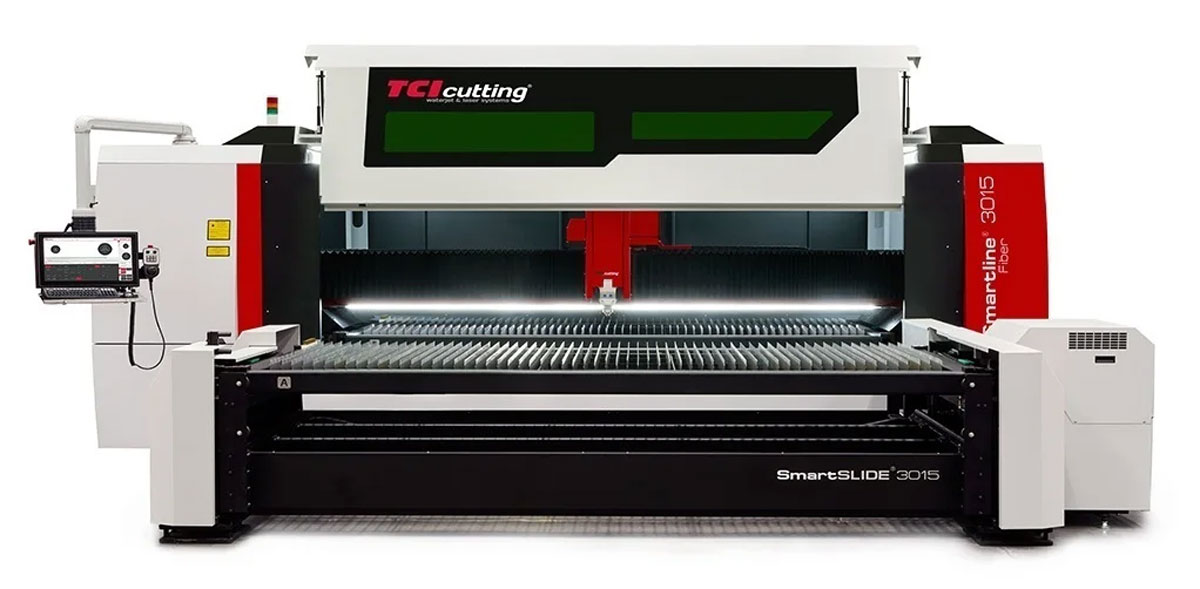

Smartline Fiber

Ova serija nudi najinteligentnije i najkompaktnije Fiber strojeve za lasersko rezanje na tržištu. Unutar visokih performansi i inovativnog dizajna za besprijekorno rezanje tankih materijala, a može se koristiti i za deblje materijale. Uz to, njegova velika energetska učinkovitost jamči smanjenu potrošnju energije. Dostupne snage od 1 do 8 kW.

Karakteristike:
  • Ubrzanje: 19.6 m / s2 (2G)
  • Maksimalna brzina simultanog pozicioniranja: 170 m / min
  • Preciznost: ± 0,05 mm
  • Energetska učinkovitost: Znatno smanjenje potrošnje električne energije
  • Izvrsna kvaliteta rezanja tankih i materijala srednje debljine
  • IPG rezonator. Izlazna snaga od 1 kW do 8 kW
  • Precitec / Highyag sapnica
  • Potpuno zatvoreno radno područje stroja za maksimalnu sigurnost operatera
  • Učinkovit sustav za promjenu od visokog do niskog tlaka plina
  • Kapacitivni senzor, visokotlačna rezna glava
  • Funkcija upravljanja izlaznom snagom za automatsko gniježđenje i obradu (uglovi, uvodnici)
  • Automatski izračun vremena i troškova za radne komade
  • Mrežna veza putem vanjskog računala
  • Automatski izmjenjivač stola (Opcionalno)
  • Sustav za odvođenje dima (za neke modele)
  • Referentni senzor s 3 točke (otkrivanje rotacije)
  • Senzor probijanja (opcionalno)
  • Spremište radnih komada i ostataka od rezanja
  • Dvostruka proporcionalna regulacija ventila za različite tlakove plina s posebnim sustavom za rezanje pod visokim pritiskom
  • CNC Fanuc 31iLB
  • Sustav hlađenja
  • Automatsko čišćenje sapnica
  • Automatska kontrola fokusa
  • Zaslon osjetljiv na dodir i daljinskim upravljanjem
  • Ultra brza regulacija visine
  • TCI Smart Touch 6.0
  • TCI leteće rezanje 3.0
  • TCI brzo probijanje
  • TCI sustav automatskog rezanja 3.2 (lista pozicija rezanja)
Specifikacije:
ModelSmartline 3015Smartline 4020
Maksimalna nosivost materijala950 kg1800 kg
Broj glava11
Maksimalna simultana brzina pozicioniranja170 m/min170 m/min
Maksimalno ubrzanje19,6 m/s2 (2G)19,6 m/s2 (2G)
Tolerancija stroja± 0.05 mm/m± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm± 0.025 mm
Izlazna snaga1 kW - 8 kW1 kW - 8 kW
Potpuno zatvoreno radno područje strojaUključenoUključeno
Sustav odvodnje dimaUključenoUključeno
Sustav hlađenjaUključenoUključeno
Automatski izmjenjivač stolaUključenoUključeno

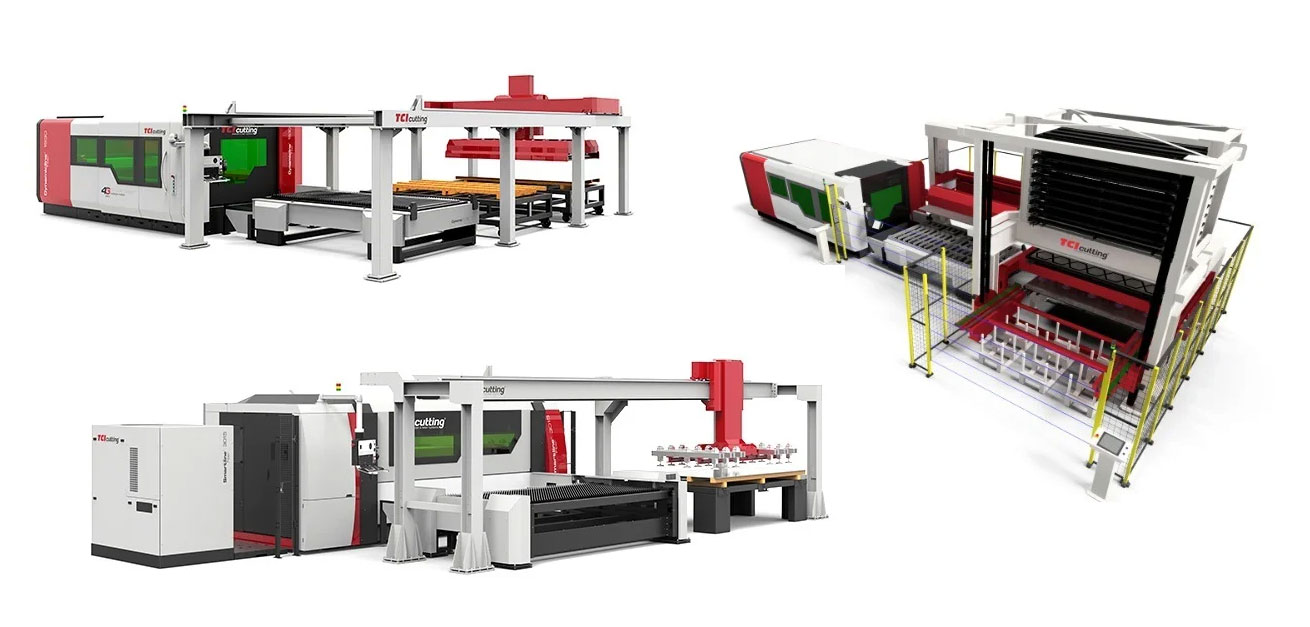

Sustav automatskog utovara i istovaraOpcionalnoOpcionalno
Dimenzije:
Smartline 3015 FiberIzlazna snaga rezonatora IPG. 1.000 W - 8.000 W3.000x1.500x100 mm
Smartline 4020 FiberIzlazna snaga rezonatora IPG. 1.000 W - 8.000 W4.000x2.000x100 mm

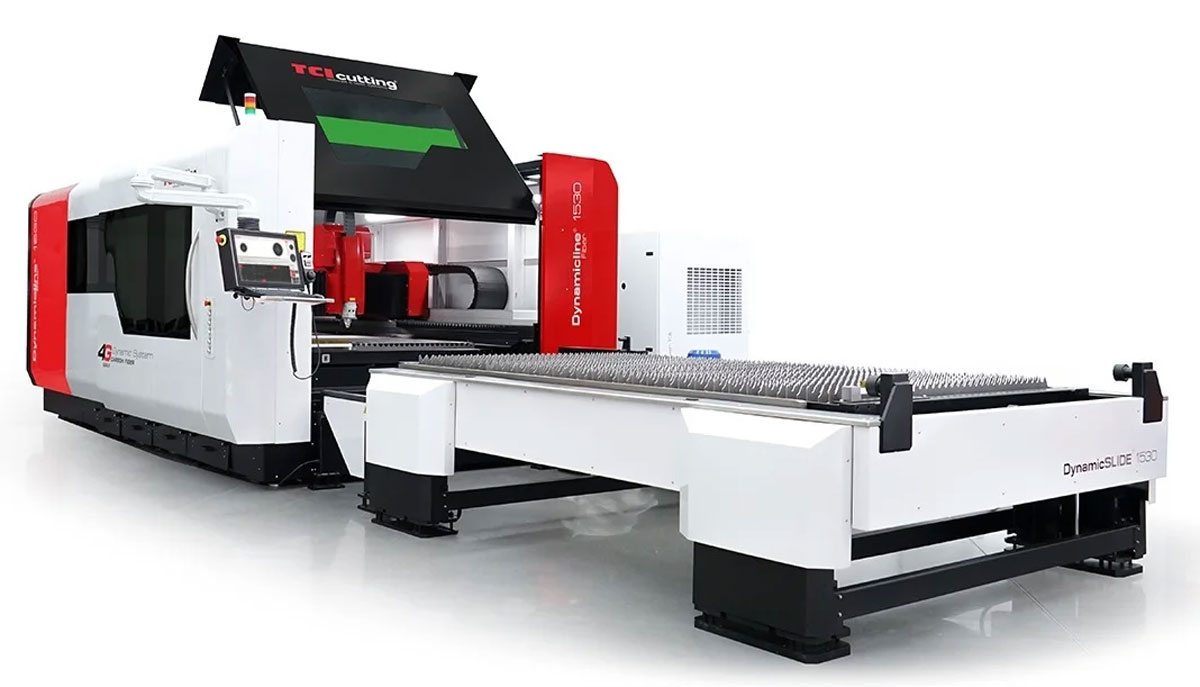

Dynamicline Fiber

Strojevi iz Dynamicline Fiber serije čista su snaga, bez gubljenja energije i proizvodne učinkovitosti. S modelima snage rezanja do 12 kW, njegov dizajn uključuje linearne motore i mogućnost rezanja debljina do 30 mm, što omogućuje postizanje 4G ubrzanja i točnost od 3 mikrona. Maksimalna simultana brzina pozicioniranja do 280 m/min, jamči veću produktivnost najzahtjevnijim korisnicima.

Karakteristike:
  • Ubrzanje: do 4G
  • Maksimalna brzina simultanog pozicioniranja: 280 m / min
  • Preciznost: ± 0,05 mm
  • Energetska učinkovitost: Znatno smanjenje potrošnje električne energije
  • Izvrsna kvaliteta rezanja tankih i materijala srednje debljine
  • IPG rezonator. Izlazna snaga od 4 kW do 12 kW
  • Zoom – promijenjiva točka (opcionalno)
  • Precitec / Highyag sapnica
  • Potpuno zatvoreno radno područje stroja za maksimalnu sigurnost operatera
  • Učinkovit sustav za promjenu od visokog do niskog tlaka plina
  • Kapacitivni senzor, visokotlačna rezna glava
  • Funkcija upravljanja izlaznom snagom za automatsko gniježđenje i obradu (uglovi, uvodnici)
  • Mrežna veza putem vanjskog računala
  • Automatski izmjenjivač stola
  • Sustav za odvođenje dima
  • Referentni senzor s 3 točke (otkrivanje rotacije)
  • Senzor probijanja (opcionalno)
  • Spremište radnih komada i ostataka od rezanja
  • Dvostruka proporcionalna regulacija ventila za različite tlakove plina s posebnim sustavom za rezanje pod visokim pritiskom
  • CNC Fanuc 31iLB
  • Sustav hlađenja
  • Automatsko čišćenje sapnica
  • Automatska kontrola fokusa
  • Zaslon osjetljiv na dodir i daljinskim upravljanjem
  • Ultra brza regulacija visine
  • TCI Smart Touch 6.0
  • TCI leteće rezanje 3.0
  • TCI brzo probijanje
  • TCI sustav automatskog rezanja 3.2 (lista pozicija rezanja)
Specifikacije:
ModelDynamicline 1530Dynamicline 2040
Maksimalna nosivost materijala950 kg1800 kg
Broj glava11
Maksimalna simultana brzina pozicioniranja280 m/min280 m/min
Maksimalno ubrzanjedo 4Gdo 4G
Tolerancija stroja± 0.05 mm/m± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm± 0.025 mm
Izlazna snaga4 kW - 12 kW4 kW - 12 kW
Potpuno zatvoreno radno područje strojaUključenoUključeno
Sustav odvodnje dimaUključenoUključeno
Sustav hlađenjaUključenoUključeno
Automatski izmjenjivač stolaUključenoUključeno
Sustav automatskog utovara i istovaraOpcionalnoOpcionalno
Dimenzije:
Dynamicline 1530 FiberIzlazna snaga rezonatora IPG. 4.000 W - 12.000 W1.500x3.000x100 mm
Dynamicline 2040 FiberIzlazna snaga rezonatora IPG. 1.000 W - 8.000 W2.000x4.000x100 mm

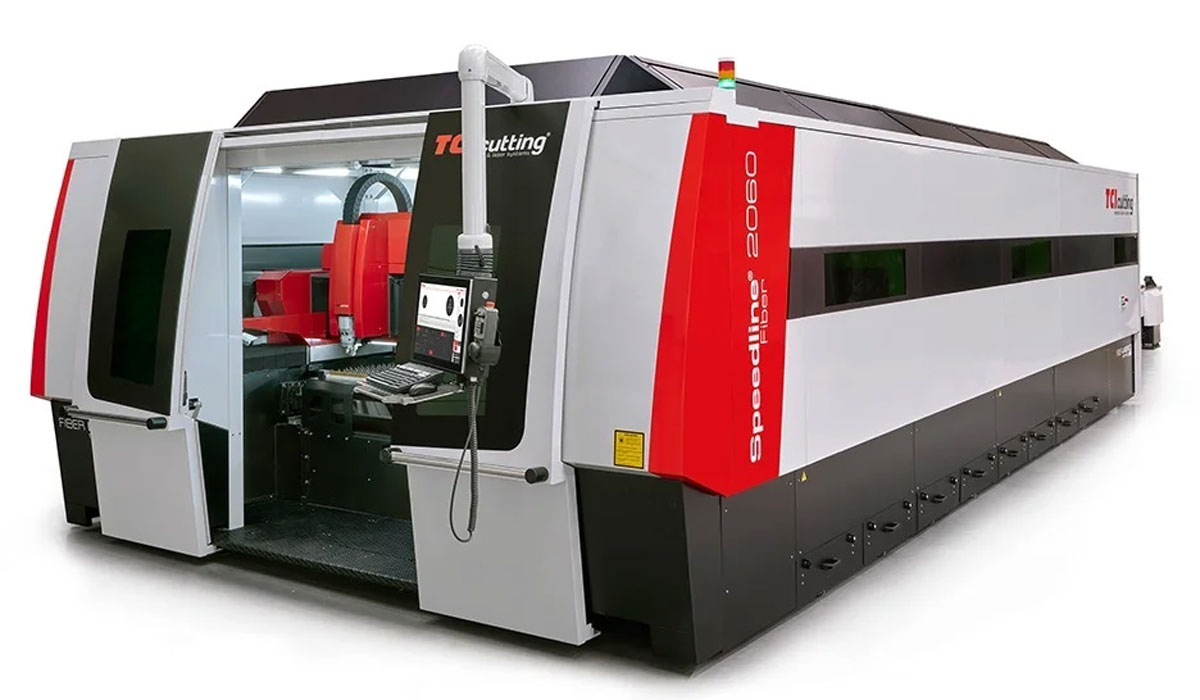

Speedline Fiber

Serija Speedline posebno je razvijena kako bi ponudila rješenja za lasersko rezanje velikih formata. 2D rezanje i opcija 2D1/2 sa više glava za simultano rezanje. Dužine do 14 m i 20 kW snage za sve potrebe rezanja XXL formata. Najviša kvaliteta i brzina rezanja tankih i debelih materijalima. Sve to uz najbolju energetsku učinkovitost koja minimizira potrošnju električne energije. Prilagođena inteligentna opcija automatizacije, automatizirani sustav utovara i istovara i Inteligentni softver za upravljanje proizvodnjom za autonomno i strateško donošenje odluka.

Karakteristike:
  • Ubrzanje: 19,6 m/s2 (2G)
  • Maksimalna brzina simultanog pozicioniranja: 170 m / min
  • Preciznost: ± 0,05 mm
  • Energetska učinkovitost: Znatno smanjenje potrošnje električne energije
  • Izvrsna kvaliteta rezanja tankih i debelih materijala
  • IPG rezonator. Izlazna snaga od 1 kW do 20 kW
  • Zoom – promijenjiva točka (opcionalno)
  • Precitec / Highyag sapnica
  • Potpuno zatvoreno radno područje stroja za maksimalnu sigurnost operatera
  • Učinkovit sustav za promjenu od visokog do niskog tlaka plina
  • Kapacitivni senzor, visokotlačna rezna glava
  • Funkcija upravljanja izlaznom snagom za automatsko gniježđenje i obradu (uglovi, uvodnici)
  • Mrežna veza putem vanjskog računala
  • Automatski izmjenjivač stola
  • Sustav za odvođenje dima
  • Referentni senzor s 3 točke (otkrivanje rotacije)
  • Senzor probijanja (opcionalno)
  • Spremište radnih komada i ostataka od rezanja
  • Dvostruka proporcionalna regulacija ventila za različite tlakove plina s posebnim sustavom za rezanje pod visokim pritiskom
  • Zaslon za kontrolu proizvodnje (opcionalno, uključeno za neke modele)
  • CNC Fanuc 31iLB
  • Sustav hlađenja
  • Automatsko čišćenje sapnica
  • Automatska kontrola fokusa
  • Zaslon osjetljiv na dodir i daljinskim upravljanjem
  • Ultra brza regulacija visine
  • TCI Smart Touch 6.0
  • TCI leteće rezanje 3.0
  • TCI brzo probijanje
  • TCI sustav automatskog rezanja 3.2 (lista pozicija rezanja)
Specifikacije:
ModelSpeedline 2060Speedline 3060
Maksimalna nosivost materijala2.400 kg3.600 kg
Broj glava1 ili 2 (2D1/2 opcija rezanja)1 ili 2 (2D1/2 opcija rezanja)
Maksimalna simultana brzina pozicioniranja170 m/min170 m/min
Maksimalno ubrzanje19,6 m/s2 (2G)19,6 m/s2 (2G)
Tolerancija stroja± 0.05 mm/m± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm± 0.025 mm
Izlazna snaga1 kW - 20 kW1 kW - 20 kW
Potpuno zatvoreno radno područje strojaUključenoUključeno
Sustav odvodnje dimaUključenoUključeno
Sustav hlađenjaUključenoUključeno
Automatski izmjenjivač stolaUključenoUključeno
Sustav automatskog utovara i istovaraOpcionalnoOpcionalno
Dimenzije:
Speedline 2060 FiberIzlazna snaga rezonatora IPG. 1.000 W - 20.000 W2.000x6.000x100 mm
Speedline 3060 FiberIzlazna snaga rezonatora IPG. 1.000 W - 20.000 W3.000x6.000x100 mm

FIBER sustavi 3D laserskog rezanja

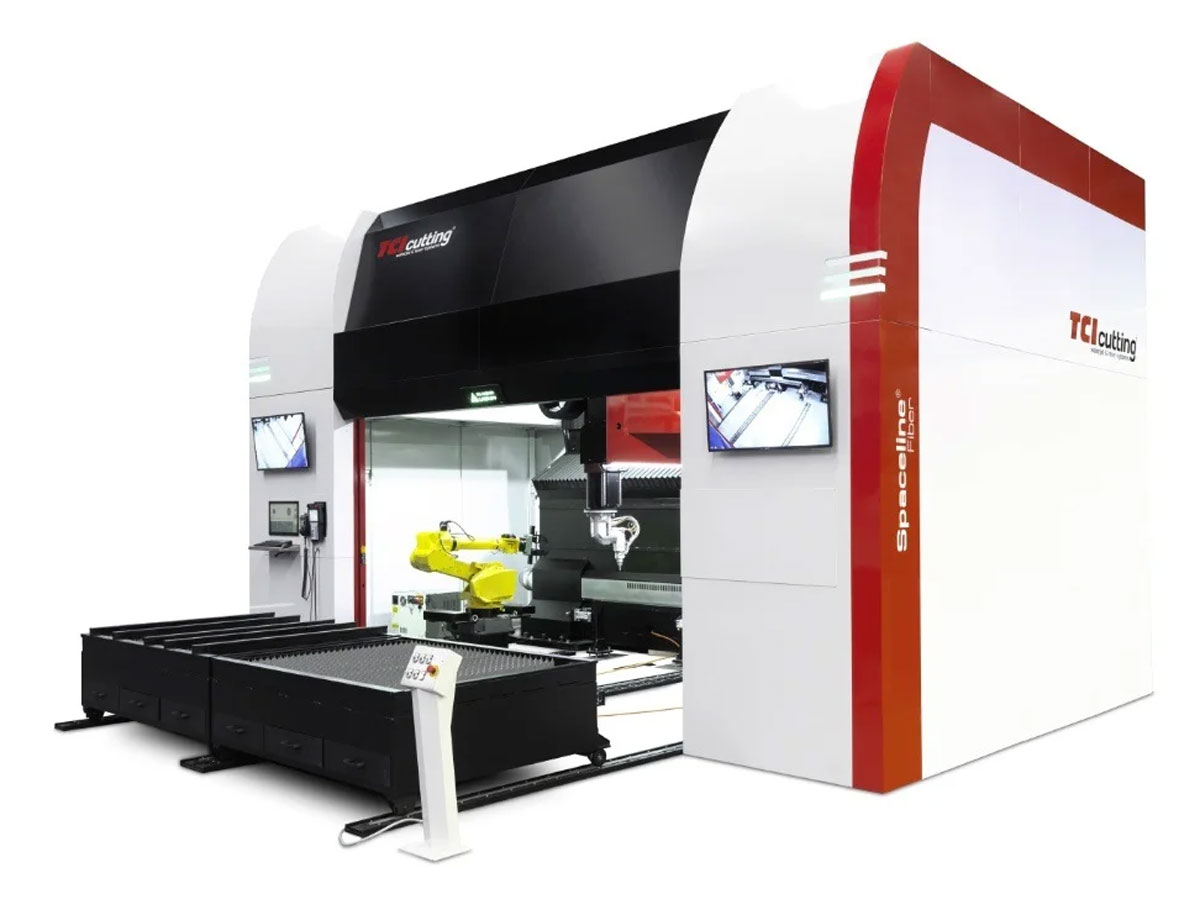

Spaceline Fiber

Serija Spaceline Fiber zahvaljujući 5-osnoj glavi otvara novi svijet mogućnosti 3D laserskog rezanja. Proizvodnja sa složenim rezovima postat će jednostavan zadatak zahvaljujući ovom potpuno robotiziranom sustavu. Moćna ruka u kojoj je smještena 3D glava za rezanje omogućuje stvaranje programa rezanja s više kutova za isti komad, kao i postizanje ubrzanja od 1G, snage od 1 do 3 kW (specijalno do 6 kW). Hod osi Z od 700 mm, s robotom i radnim stolom nudi neograničene mogućnosti rezanja.

Ovaj je sustav jedan od najkompletnijih i najinteligentnijih na tržištu. Njegova povezanost s digitalnim sustavima stvara neusporediv tijek proizvodnje uz minimalne troškove. Svestranost i nebrojene konfiguracije čine Spaceline strojem sposobnim prilagoditi se potrebama bilo kojeg sektora.

Karakteristike:
  • Ubrzanje: 4,9 m/s2
  • Maksimalna brzina simultanog pozicioniranja: 85 m / min
  • Preciznost: ± 0,05 mm
  • Energetska učinkovitost: Znatno smanjenje potrošnje električne energije
  • Izvrsna kvaliteta rezanja tankih i materijala srednje debljine
  • IPG rezonator. Izlazna snaga od 1 kW do 3 kW
  • 3-osna glava. Beskonačna rotacija i inklinacija od ± 135°
  • Potpuno zatvoreno radno područje stroja za maksimalnu sigurnost operatera
  • Učinkovit sustav za promjenu od visokog do niskog tlaka plina
  • Kapacitivni senzor, visokotlačna rezna glava
  • Funkcija upravljanja izlaznom snagom za automatsko gniježđenje i obradu (uglovi, uvodnici)
  • Automatski izračun vremena i troškova za radne komade
  • Mrežna veza putem vanjskog računala
  • Motorizirani stolovi (opcionalno)
  • Sustav za odvođenje dima (opcionalno)
  • Referentni senzor s 3 točke (otkrivanje rotacije)
  • Senzor probijanja (opcionalno)
  • Spremište radnih komada i ostataka od rezanja
  • Dvostruka proporcionalna regulacija ventila za različite tlakove plina s posebnim sustavom za rezanje pod visokim pritiskom
  • CNC Fanuc 30iLB
  • Sustav hlađenja
  • Automatsko čišćenje sapnica
  • Automatska kontrola fokusa
  • Zaslon osjetljiv na dodir i daljinskim upravljanjem
  • Ultra brza regulacija visine
  • TCI Smart Touch 6.0
  • TCI sustav automatskog rezanja 3.2 (lista pozicija rezanja)
Specifikacije:
ModelSpaceline 1540 Fiber
Maksimalna nosivost materijala600 kg
Broj glava1 (5 osi)
Maksimalna simultana brzina pozicioniranja85 m/min
Maksimalno ubrzanje4,9 m/s2
Tolerancija stroja± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm
Izlazna snaga1.000 W - 3.000 W
Hod osi (X, Y, Z)1.550 x 4.050 x 700 mm
Namjenska GAP os (W)Uključeno
Pogon stolova za utovarUključeno
Pogonski dijelovi sa robotomOpcionalo
Dimenzije:
Spaceline 1540 FiberIzlazna snaga rezonatora IPG. 1.000 W - 3.000 W1.550x4.050x700 mm

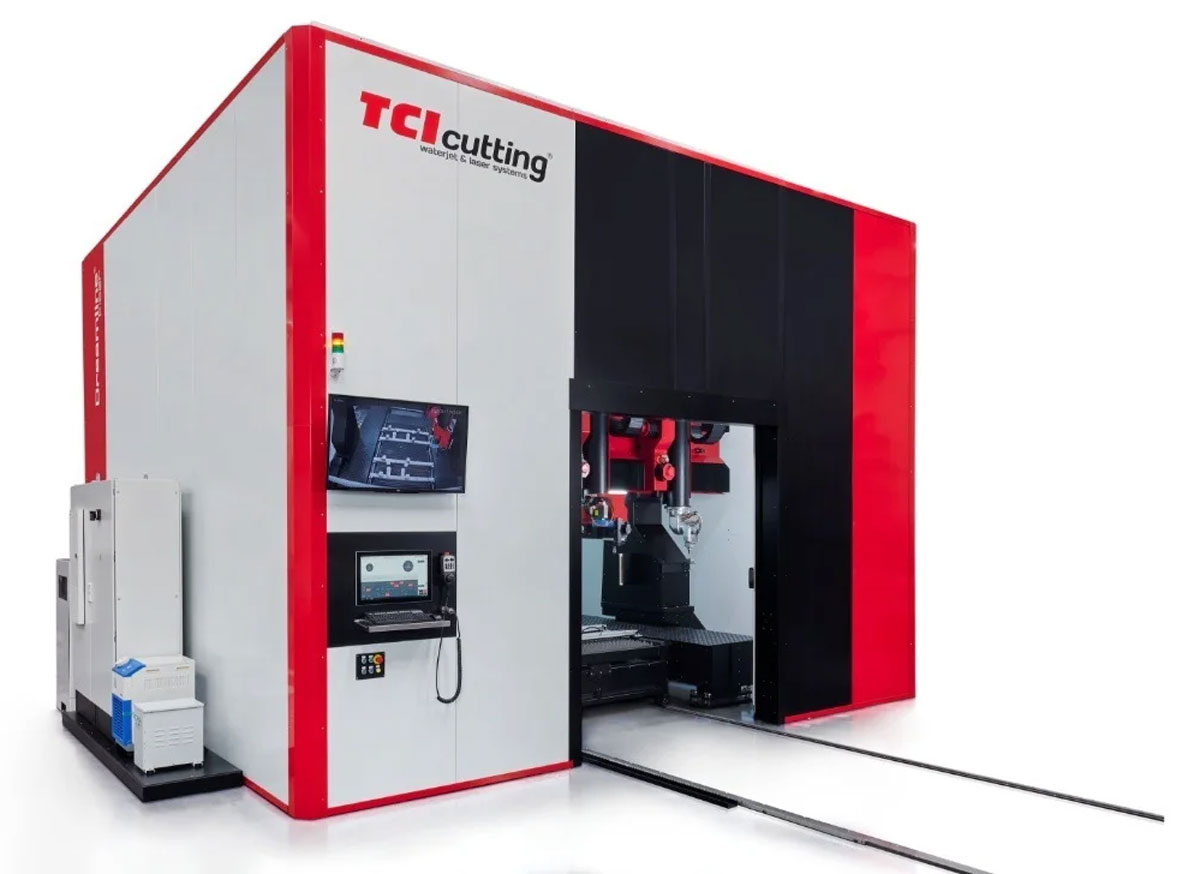

Dreamline Fiber

Dreamline Fiber serija otvara čitav novi svijet 3D mogućnosti proizvodnje s 5-osnim laserskim rezanjem. Potpuno robotizirani sustav s kojim izrada složenih rezova postaje jednostavan zadatak. Robustan most na kojem se nalazi 3D glava za rezanje omogućuje programiranje rezanja s više kutova istog komada, ubrzanje veće od 1G i snage od 1 kW do 4 kW. Hod Z osi od 900 mm nudi beskrajne mogućnosti. Tehnologija Fiber laserskog izvora odgovorna je za proizvodnju serija velikom brzinom i uz minimalne troškove, a ovaj je sustav jedan od najkompletnijih i najinteligentnijih na tržištu. Njegova povezanost s digitalnim sustavima generira neusporediv proizvodni tok.

Svestranost i beskonačnost konfiguracija čine Dreamline strojem sposobnim prilagoditi se potrebama bilo kojeg sektora.

Opcija: Inteligentni softver za upravljanje proizvodnjom za autonomno i strateško donošenje odluka.

Karakteristike:
  • Ubrzanje: 4,9 m/s2
  • Maksimalna brzina simultanog pozicioniranja: 85 m / min
  • Preciznost: ± 0,05 mm
  • Energetska učinkovitost: Znatno smanjenje potrošnje električne energije
  • Izvrsna kvaliteta rezanja tankih i materijala srednje debljine
  • IPG rezonator. Izlazna snaga od 0,7 kW do 4 kW
  • 3-osna glava. Beskonačna rotacija i inklinacija od ± 135°
  • Potpuno zatvoreno radno područje stroja za maksimalnu sigurnost operatera
  • Učinkovit sustav za promjenu od visokog do niskog tlaka plina
  • Kapacitivni senzor, visokotlačna rezna glava
  • Funkcija upravljanja izlaznom snagom za automatsko gniježđenje i obradu (uglovi, uvodnici)
  • Automatski izračun vremena i troškova za radne komade
  • Mrežna veza putem vanjskog računala
  • Sustav za odvođenje dima (opcionalno, osnovno ili zonsko)
  • Referentni senzor s 3 točke (otkrivanje rotacije)
  • Spremište radnih komada i ostataka od rezanja
  • Dvostruka proporcionalna regulacija ventila za različite tlakove plina s posebnim sustavom za rezanje pod visokim pritiskom
  • CNC Fanuc 31iLB
  • Sustav hlađenja
  • Automatska kontrola fokusa
  • Zaslon osjetljiv na dodir i daljinskim upravljanjem
  • Ultra brza regulacija visine
  • TCI Smart Touch 6.0
  • TCI sustav automatskog rezanja 3.2 (lista pozicija rezanja)
Specifikacije:
ModelDreamline 3020 Fiber
Maksimalna nosivost materijala600 kg
Broj glava1 (5 osi)
Maksimalna simultana brzina pozicioniranja85 m/min
Maksimalno ubrzanje4,9 m/s2
Tolerancija stroja± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm
Izlazna snaga700 W - 4.000 W
Hod osi (X, Y, Z)3.000 x 2.400 x 900 mm
Namjenska GAP os (W)Uključeno
Dimenzije:
Dreamline 3020 FiberIzlazna snaga rezonatora IPG. 700 W - 4.000 W3.000x2.400x900 mm

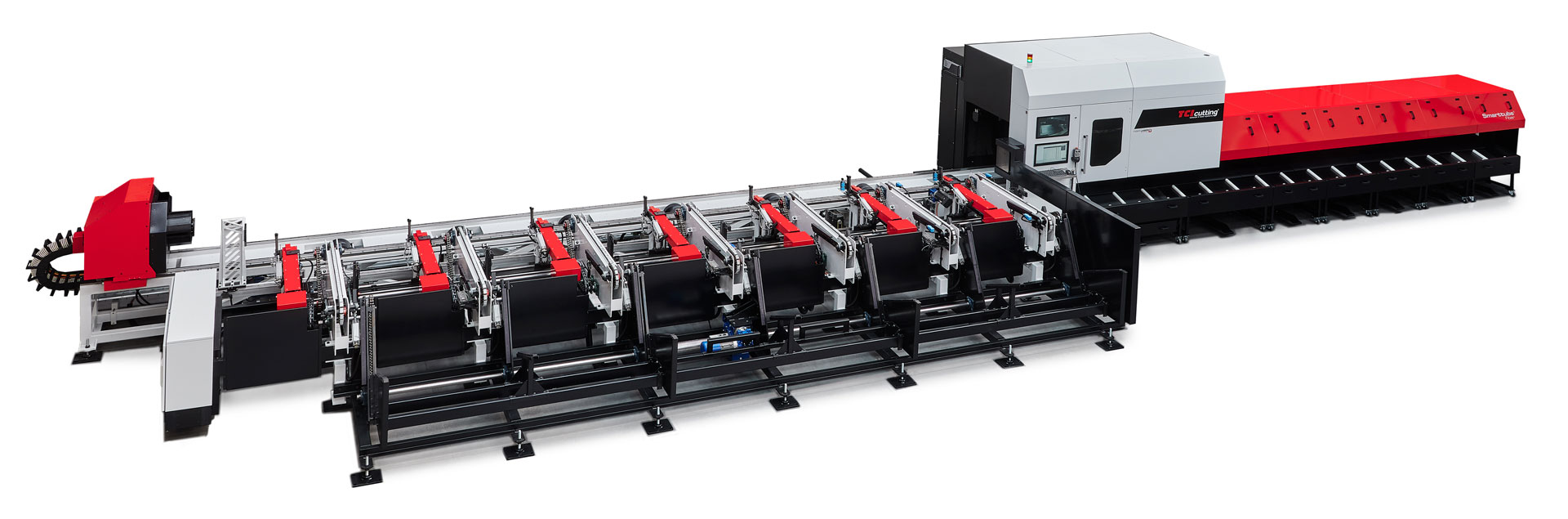

Smarttube Fiber

Rezanje cijevi i profila visokim performansama. Novi sustav za lasersko rezanje cijevi s 5-osnom glavom pogodan je za obradu cijevi od D20 mm do D200 mm, kao i za zatvorene ili otvorene profile.

S nebrojenim kapacitetima i mogućnostima, ovaj stroj pokriva širok spektar profila, s ručnim i / ili poluautomatskim utovarima, do 6 metara (20 kg / m), a može izvršiti višestruki istovar kontroliran iz centralne numeričke kontrole, CNC.

Tehničke značajke Smarttube Fiber čine najsvestranijim i najfleksibilnijim strojem na tržištu, jer nudi cjelovito rješenje, s vrlo niskom potrošnjom energije i neusporedivom kvalitetom rezanja.

Karakteristike:
  • Ubrzanje: 2,5 m/s2
  • Maksimalna brzina simultanog pozicioniranja: 50 m / min
  • Preciznost: ± 0,05 mm
  • Energetska učinkovitost: Znatno smanjenje potrošnje električne energije
  • Izvrsna kvaliteta rezanja tankih i materijala srednje debljine
  • IPG rezonator. Izlazna snaga od 0,7 kW do 4 kW
  • 3-osna glava. Beskonačna rotacija i inklinacija od ± 135°
  • Potpuno zatvoreno radno područje stroja za maksimalnu sigurnost operatera
  • Učinkovit sustav za promjenu od visokog do niskog tlaka plina
  • Kapacitivni senzor, visokotlačna rezna glava
  • Funkcija upravljanja izlaznom snagom za automatsko gniježđenje i obradu (uglovi, uvodnici)
  • Automatski izračun vremena i troškova za radne komade
  • Mrežna veza putem vanjskog računala
  • Sustav za odvođenje dima (opcionalno, osnovno ili zonsko)
  • Referentni senzor s 3 točke (otkrivanje rotacije)
  • Spremište radnih komada i ostataka od rezanja
  • Dvostruka proporcionalna regulacija ventila za različite tlakove plina s posebnim sustavom za rezanje pod visokim pritiskom
  • CNC Fanuc 31iLB
  • Sustav hlađenja
  • Automatska kontrola fokusa
  • Zaslon osjetljiv na dodir i daljinskim upravljanjem
  • Ultra brza regulacija visine
  • TCI Smart Touch 6.0
  • TCI sustav automatskog rezanja 3.2 (lista pozicija rezanja)
Specifikacije:
Model120220
Maksimalna nosivost materijala15 kg/m20 kg/m
Broj glava1 (2D)1 (2D ili 3D)
Maksimalna simultana brzina pozicioniranja50 m/min50 m/min
Maksimalno ubrzanje2,5 m/s22,5 m/s2
Tolerancija stroja± 0.05 mm/m± 0.05 mm/m
Preciznost ponavljanja± 0.025 mm± 0.025 mm
Izlazna snaga1 kW - 2 kW1 kW - 2 kW
Podržani obliciOkrugle, kvadratne i pravokutneOkrugle, kvadratne i pravokutne
Dimenzije cijeviD20 do D120 mmD20 do D120 mm
Maksimalna nosivost materijala u spremištu80 Kg/m (D600 mm)m100 Kg/m (D600 mm)
Spremište radnih komada i ostataka od rezanjaOpcionaloOpcionalo
Istovar gotovih komadaOpcionaloOpcionalo
Dimenzije:
Smarttube 6.000 FiberIzlazna snaga rezonatora IPG. 1.000 W - 4.000 W6.000 mm x o220 mm
Smarttube 8.000 FiberIzlazna snaga rezonatora IPG. 1.000 W - 4.000 W8.000 mm x D220 mm
Smarttube 12.000 FiberIzlazna snaga rezonatora IPG. 1.000 W - 4.000 W12.000 mm x D220 mm

Automatski utovar i istovar materijala

Kompletna paleta automatiziranih utovarivača lima s kojima utovar / istovar materijala na stolovima za rezanje postaje jednostavan postupak u tijeku rada.

Prilagođena automatizacija proizvodnih procesa omogućava da proizvodni proces bude fleksibilniji, smanjujući time troškove do 60% i povećavajući produktivnost za 85%.

Automatizirana učinkovitost sada je stvarnost. Uklanja ručne operacije na stroju za rezanje i optimizira zadatke povezane s opskrbom stroja. Ubrzajte vrijeme isporuke, optimizirajte produktivne rute i osigurajte ispravno obavljanje zadataka, bez pogrešaka.


Mrežna stranica trgostal-lubenjak.hr koristi kolačiće (cookies) u svrhu analize prometa. Klikom na gumb "Prihvati" ili nastavkom korištenja ove stranice pristajete na korištenje kolačića.
Prihvati Više o kolačićima i promjena njihovih postavki
