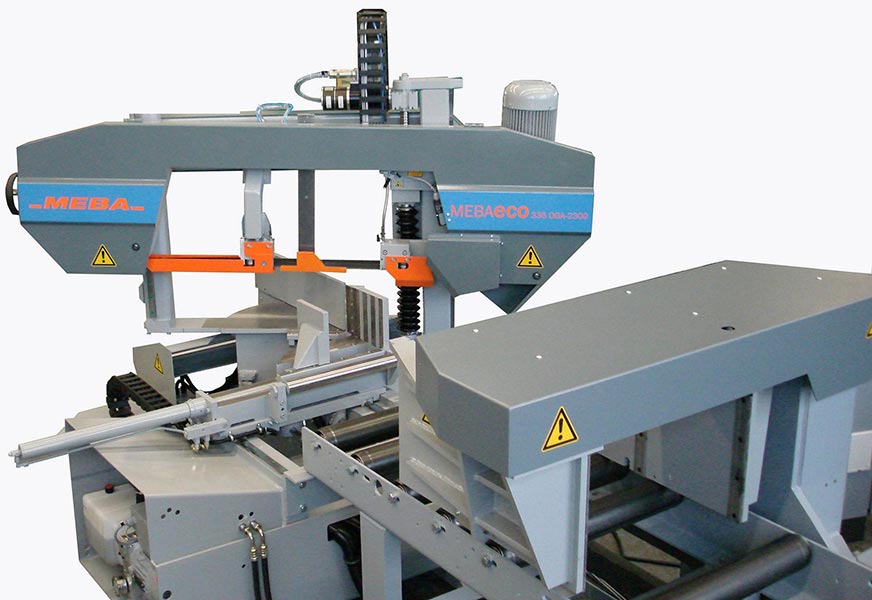

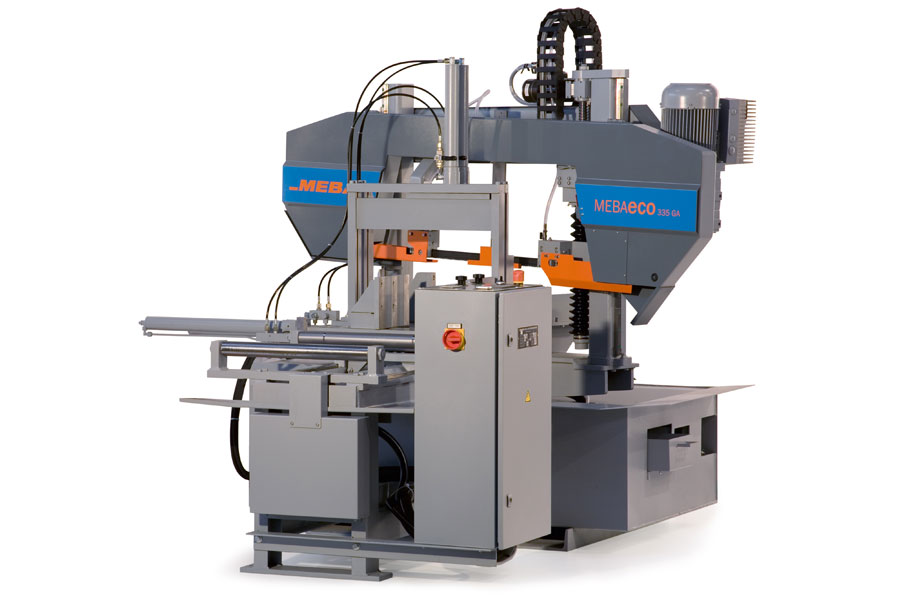

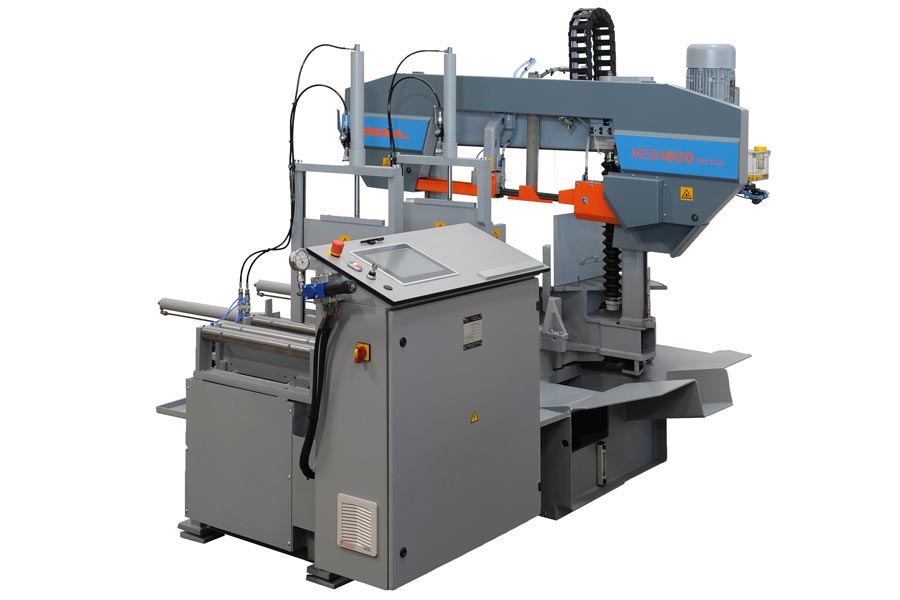

Strojna tračna pila MEBAeco 335 DGA

Model	CNC-Automat
Kapacitet piljenja pri 45° lijevo	D 305 / 305 x 335
Kapacitet piljenja pri 90°	D 335 / 500 x 335
Kapacitet piljenja pri 45° desno	D 330 / 320 x 335
Kapacitet piljenja pri 30° desno	D 180 / 170 x 335
Motor	3,0 kW
List pile	4400 x 34 x 1,1 mm
Brzina lista	15 – 150 m/min
Ostatak kod piljenja - Ručno	80 mm
Ostatak materijala kod piljenja - Auto	300 mm
Maks. prihvat u svežnju	D 320 / 320 x 320 mm
Najmanji promjer	5 mm
Radna visina	750 mm
Težina DGA-600	2020 kg
Težina DGA-1000	2220 kg
Težina DGA-2300	2550 kg
Težina DGA-3300	2800 kg
Dimenzije DGA-600 (D x Š x V)	2480 x 2300 x 1900 mm
Dimenzije DGA-1000 (D x Š x V)	2880 x 2300 x 1900 mm
Dimenzije DGA-2300 (D x Š x V)	4350 x 2800 x 2000 mm
Dimenzije DGA-3300 (D x Š x V)	5350 x 2800 x 2000 mm

Standardna oprema za MEBAeco 335 DGA:

• Centralna upravljačka jedinica jednostavnih funkcija
• Pomična vodilica lista pile, ovisno o širini materijala
• Vodilice lista pile su kombinacija ležajeva i pločica od tvrdog metala
• Četke za čišćenje lista pile, 2 bočne i 1 sinkronizirana s listom pile
• Zatezanje lista pomoću moment ključa
• Upute za upravljanje, održavanje i servisiranje na hrvatskom jeziku
• Oprema za hlađenje može biti u kombinaciji sa MEBA mikro spraj sistemom (piljenje cijevi i profila bez gubitaka emulzije)
• Boja srebrno siva /plavo siva (RAL 7001 / RAL 7031)
• Dizanje i spuštanje okvira vodilice pomoću frekvencijski reguliranog motora sa automatskom regulacijom tlaka i posmaka piljenja
• Brzo spuštanje okvira sa senzorom za prepoznavanje materijala
• Frekvencijski reguliran motor AC sa regulacijom od 15-150 m/min
• Hidrauličko stezanje materijala u punom presjeku
• Automatsko namještanje kuta 30° - 135°
• Patentirani sistem promjene kuta (ERP Nr. 0491120)
• Automatsko pomicanje škripaca. Materijal je uvijek stegnut po punom presjeku i najbliže do lista pile.
• Automatsko određivanje visine okvira lista pile
• Nadzor lista pile sa automatskim zaustavljanjem motora pri puknuću
• Promjena kuta pomoću električnog servo motora

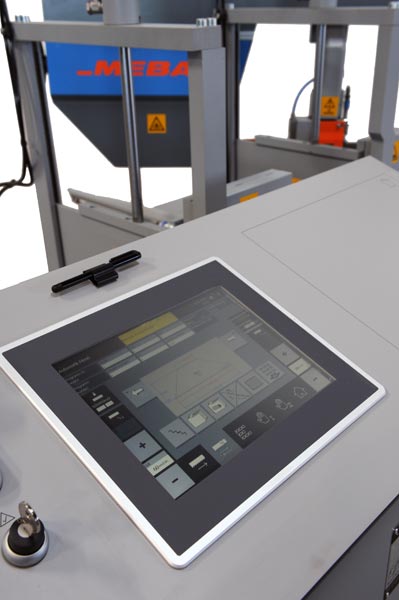

• CNC upravljanje na hrvatskom jeziku sa jednostavnim vizualnim simbolima za kreiranje i ažuriranje 255 programa sa 20 pozicija

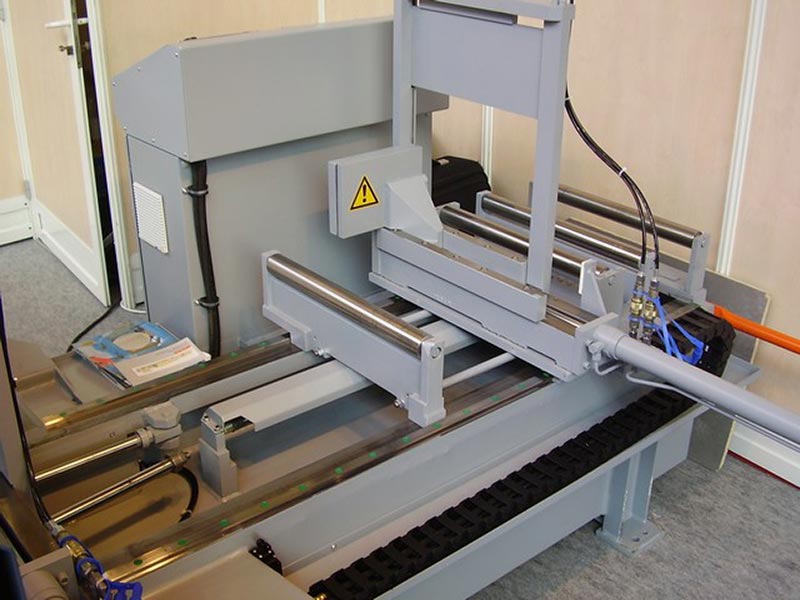

• Integrirani dodavač materijala sa servo motorom i kugličnom navojnom osovinom točnosti 0,1 mm

Dodatna oprema za MEBAeco 335 DGA-2300 i DGA-3300:

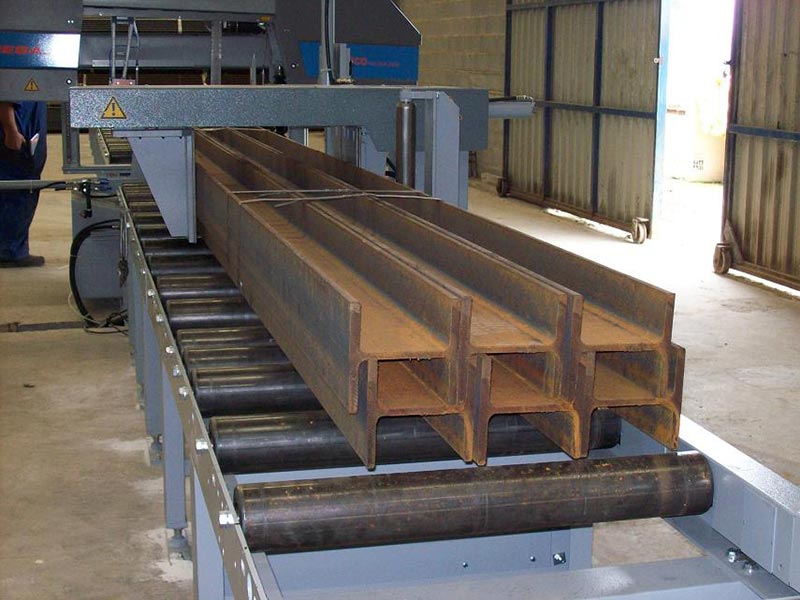

• MEBA dodavač materijala jednostrukog hoda od 5 do 1300 mm (produživ u koracima po 1000 mm) sa integriranim stolom za materijal, točnost dodavača 0,1 mm

Tehnička specifikacija

• MEBAeco 335 DGA strojna tračna pila
